偏心件是很多客戶頻繁咨詢我們的一類產品，由于它的加工難度比較高，所以很多廠家達不到相關要求，所以需要多學習一下車床偏心件怎么加工。下面毅鑫教大家詳細的偏心件加工技巧。

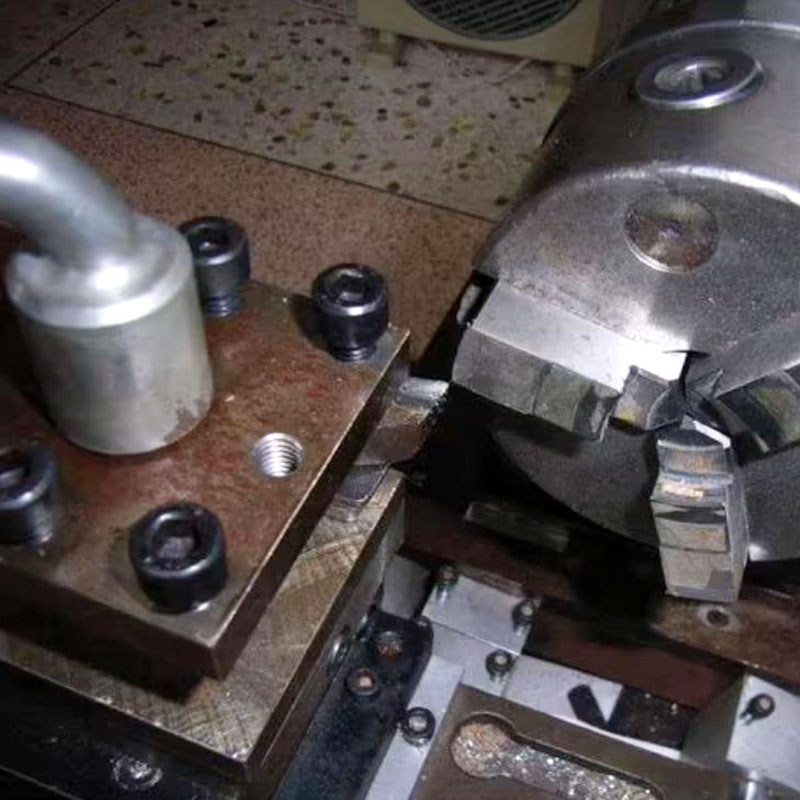

車床偏心件加工方法：1、對于偏心零件結構特征，設置在工裝夾具上加工偏心寬槽，完成零件的偏心軸中心與車床核心重疊，隨后用螺絲卡緊零件。加工環節中，夾緊、精準定位便捷、精確、便捷。夾持方法簡易方便快捷，可以滿足偏心零件夾緊，確保加工品質，合理性好，加工工作效率高。2、制作流程為：先加工出圓柱型夾具體，則在端口加工一偏心內圓孔，之后在夾具體上鉆2個螺紋孔，組裝2個螺絲用以擰緊偏心零件。該工裝夾具特征是：完成了立式車床上放自定心卡盤全自動水平度零件核心，零件加工時不用打表水平度，能夠滿足大批量生產規定。3、零件加工時，加工設備選擇立式車床就可以，首先把該工裝夾具組裝使用機床的自定心卡盤中，再將所需加工的零件放置在該卡具的定位孔中，用兩個螺絲將零件卡緊，運行車床，開展加工。4、偏心距10mm也可以根據零件產業結構調整，零件偏心尺寸多大，工裝夾具的偏心距隨著調節。此外，偏心距超過一定標準后，應注意零件轉動時的承重難題，對工裝夾具作出調整，設計安裝一定平衡塊在夾具體上，完成夾具體在數控車床平穩旋轉目地。

偏心件加工技巧：1、需要使用CBN刀粒開展加工。根據需求必須加工偏心孔φ10、φ7、90°，或非偏心內孔φ16規格，精密度要求很高。并且在其中φ10和φ7是同舟孔，同為偏心，而且鑄模后樣子限定固定點偏心。2、因?yàn)闃幼酉薅](méi)法一次夾裝進行加工，要解決反復夾緊及迅速精度等級，且無法直接放在零件上，需設計方案工裝夾具來夾緊零件。充分考慮批量生產，同時需要處理迅速夾緊定位狀況，并且根據零件分三個步驟開展加工：①工藝流程1加工偏心孔φ10、90°錐位規格②工藝流程2加工偏心孔φ7規格③工藝流程3加工非偏心內孔φ16規格。3、可以將非偏心精準定位液壓機支撐桿套安裝在數控車床液壓機支撐桿上，并把橋軸更換三爪卡盤安裝于主軸軸承上，非偏心精準定位液壓機支撐桿套與橋軸相互配合精密度為0.03mm。

以上就是毅鑫五金為大家介紹的“車床偏心件加工”，希望能對您有所幫助。如果大家需要做這樣的產品加工，可以咨詢毅鑫為您提供專業的解決方案。
